Java 平台架构 · 引势创新云平台知识库

首页 / 系统架构 / Java 平台架构

本页目录

技术栈与定位
控制面架构图
仓库布局
单体与微服务部署形态
模块内部结构与请求链路
公共框架能力

技术栈与定位

项	选型	说明
语言/版本	Java 17	根工程版本 `2026.01-SNAPSHOT`
框架	Spring Boot 3.5.9 + Spring Cloud Alibaba	云原生微服务与单体双形态
持久化	MyBatis Plus + MySQL（多数据源）	业务库 `yinshi_cloud`；报表只读 TDengine
缓存/状态	Redis	Token、设备在线、缓存与本地总线
配置/注册	Nacos	配置中心 + 服务发现（含 gRPC 端口 metadata）
消息	RocketMQ / NATS / Redis Stream	按模块与 profile 启用；启动器统一封装
RPC	gRPC（protobuf）	IoT、Alarm、Prod-GPS、Subscription 四个模块暴露
任务	XXL-JOB	`@XxlJob` 处理器统一注册

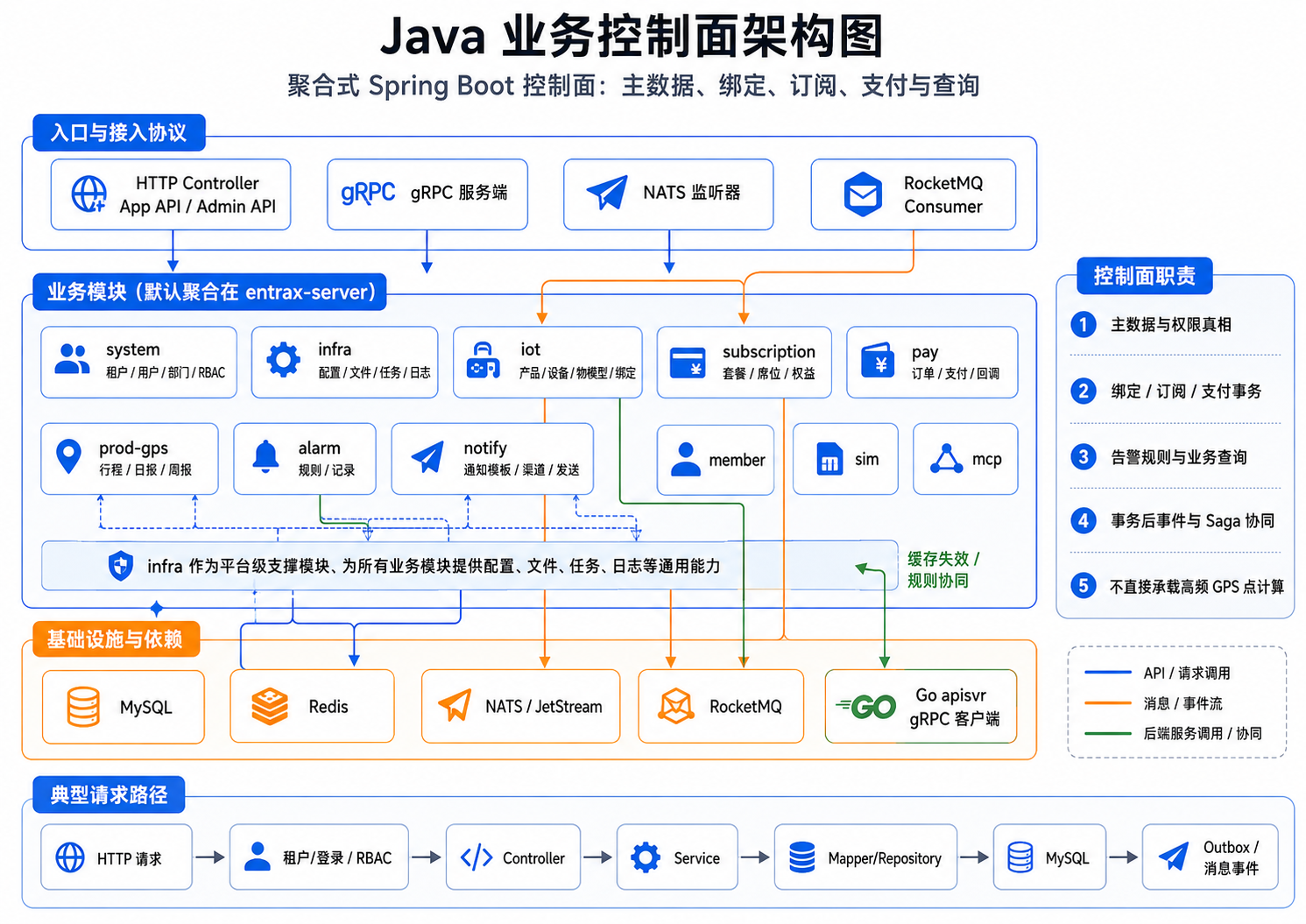

控制面架构图

仓库布局

cloud-java/
  entrax-dependencies/   # 依赖版本 BOM
  entrax-framework/      # 公共 starter：Web、安全、MyBatis、Redis、MQ、gRPC、任务、租户、数据权限
  entrax-gateway/        # Spring Cloud Gateway（微服务部署参考入口）
  entrax-server/         # 单体启动容器（默认开发路径）
  entrax-module-*/       # 十一个业务模块（api / core / server 分层）
  nacos-config/          # Nacos 配置版本化快照
  cicd/                  # 多环境 Jenkins、Docker、Compose
  script/ scripts/ sql/  # 工程脚本与 SQL

根 POM 聚合：system、infra、member、pay、iot、sim、prod-gps、notify、alarm、mcp、subscription。历史 IoT Gateway 已从聚合构建排除，设备接入由外部 Go 服务承接。

单体与微服务部署形态

形态	说明	端口
单体 `entrax-server`	默认开发主路径：依赖各业务模块，把 Controller/Service/DAL/任务/消费者装入同一进程	48080 HTTP、49080 gRPC、49202 MCP
网关 `entrax-gateway`	Spring Cloud Gateway，微服务形态的统一入口	48081
独立 `*-server`	按模块拆分的微服务部署，端口从 48090 递增	48090–48103（gRPC = HTTP + 1000）

除非任务明确要求微服务部署，否则不要将独立 *-server 当作本地启动主路径；端口与配置以 .wiki/、各模块 application*.yaml 与 Nacos 快照为准。

模块内部结构与请求链路

常规模块采用 api / server 分层（IoT 额外有 core 承载消息总线与共享 gRPC 代码）：

entrax-module-<name>/
  entrax-module-<name>-api/     # DTO、枚举、Feign/gRPC 契约、proto
  entrax-module-<name>-server/  # Controller、Service、DAL、Convert、Job、消息消费者

典型请求链路：

Controller → Service → Mapper/DO/XML
                  → Convert (MapStruct)
                  → Feign / gRPC / MQ / Job / Redis

Controller：controller/admin（自动加 /admin-api 前缀，面向 system_users）与 controller/app（自动加 /app-api 前缀，面向 member_user）。
Service：业务编排与事务边界；跨模块调用走 API 契约、Feign/gRPC 或单体直接 Bean 调用。
DAL：dal/mysql/ + dal/dataobject/，SQL 位于 resources/mapper/。
消息与任务：mq/consumer/、messagebus/、job/，绑定、支付、订阅等异步流程由此驱动。

排查功能时优先从 Controller 的 @RequestMapping 进入，再追 Service、DAL、消息/任务入口；不要仅凭目录名推断运行时是否启用。

公共框架能力

Starter	能力
Web	接口前缀规则、统一响应、参数校验、错误码与 i18n
Security	JWT、登录态、`@PreAuthorize` 权限、租户上下文
MyBatis	多数据源、逻辑删除、自动填充（creator/updater）
Redis	缓存封装与分布式锁
MQ	RocketMQ/NATS/Redis Stream 统一抽象与消息总线
gRPC	server/client 封装、proto 生成、Nacos 注册（`entrax.grpc.server.*`）
Job	XXL-JOB 执行器集成
Tenant	多租户上下文与数据隔离（`TenantUtils.execute`）
Data Permission	行级数据权限过滤
